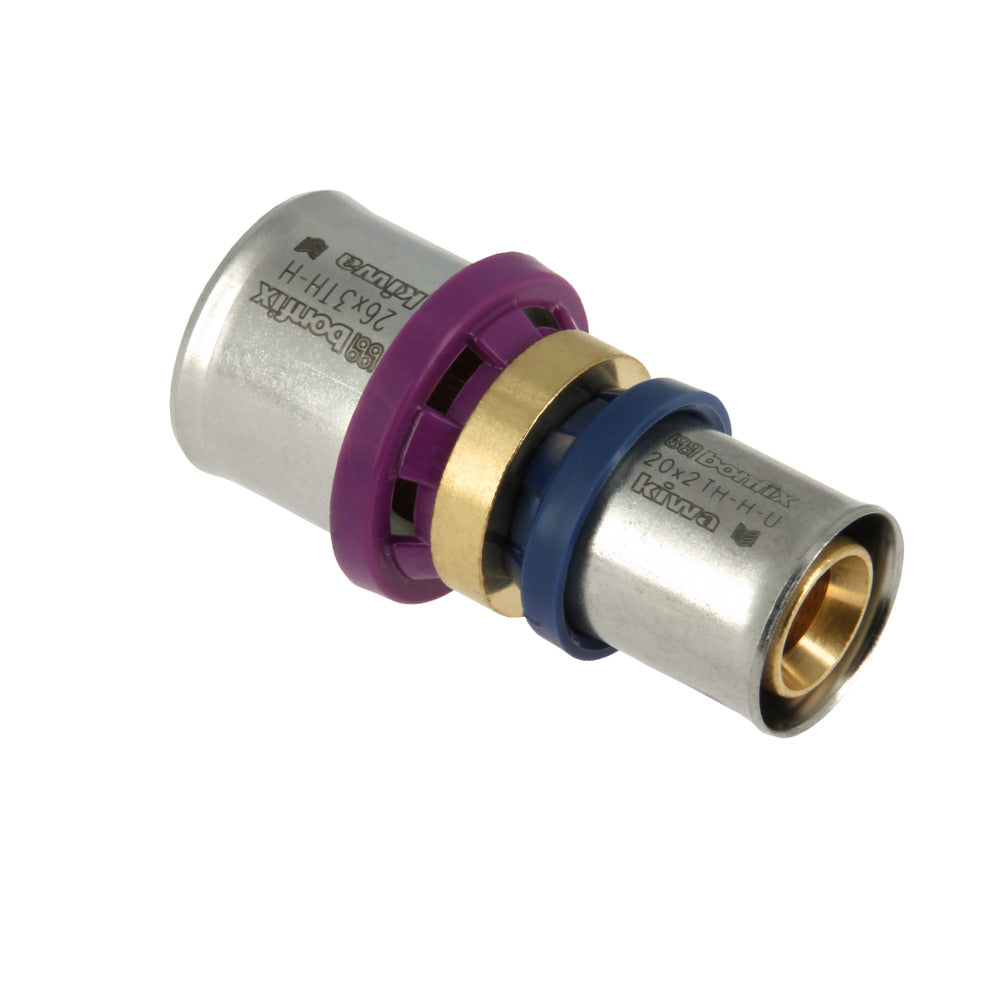

Twee verschillende aansluitmaten of aansluittypen met elkaar verbinden? Met deze BONFIX verloopkoppeling in de maat 26 x 20 mm maak je een doelgerichte verbinding binnen het Alu-perssysteem. De maat- of systeemovergang is in één fitting verwerkt. De uitvoering sluit aan op het BONFIX assortiment voor professionele installateurs.
Grootste voordelen
Belangrijke kenmerken
Montage en onderhoud
Knip de Alu-persbuis haaks op lengte, kalibreer en ontbraam de binnen- en buitenzijde. Schuif de buis volledig in de fitting en controleer de insteek via het controlevenster. Pers met het voor deze artikeluitvoering aangegeven profiel, één keer en zonder onderbreking. Laat het complete leidingsysteem vóór ingebruikname afpersen volgens de toepasselijke voorschriften.
Waarom BONFIX?
BONFIX levert een compleet Alu-perssysteem. De fabrikant noemt kleurcodering, controlevensters en Leak Before Pressed als voordelen van de persfittingen; eigenschappen en persprofielen verschillen per uitvoering.
Kom langs bij een Bouwmaat-vestiging voor advies over de juiste maat, aansluiting en bijpassende materialen. Vraag onze medewerkers naar de beschikbaarheid van dit BONFIX-artikel.
Grootste voordelen
- De overgang zit in één koppeling, zonder extra verloopstuk.
- Combineer de benodigde maten en aansluitingen.
- De Leak Before Pressed-functie maakt ongeperste verbindingen zichtbaar bij de druktest.
Belangrijke kenmerken
- Uitvoering: verloopkoppeling
- Systeem: Alu-perssysteem
- Aansluitmaat: 26 x 20 mm
Montage en onderhoud
Knip de Alu-persbuis haaks op lengte, kalibreer en ontbraam de binnen- en buitenzijde. Schuif de buis volledig in de fitting en controleer de insteek via het controlevenster. Pers met het voor deze artikeluitvoering aangegeven profiel, één keer en zonder onderbreking. Laat het complete leidingsysteem vóór ingebruikname afpersen volgens de toepasselijke voorschriften.
Waarom BONFIX?
BONFIX levert een compleet Alu-perssysteem. De fabrikant noemt kleurcodering, controlevensters en Leak Before Pressed als voordelen van de persfittingen; eigenschappen en persprofielen verschillen per uitvoering.
Kom langs bij een Bouwmaat-vestiging voor advies over de juiste maat, aansluiting en bijpassende materialen. Vraag onze medewerkers naar de beschikbaarheid van dit BONFIX-artikel.
| Category | Perskoppelingen met 2 aansluitingen |
| Article number | 753538 |
| EAN | 8717845367169 |
| Aansluiting 1 | Persmof |
| Aansluiting 2 | Persmof |
| Afgedopt | Nee |
| Bochthoek | 180 degree |
| Excentrisch | Nee |
| Functionele productnaam | Koppeling |
| Gastec QA | Nee |
| KIWA-keur | Ja |
| Kwaliteitsklasse aansluiting 1 | RVS 304 (1.4301) |
| Kwaliteitsklasse aansluiting 2 | RVS 304 (1.4301) |
| Lengte | 65 millimeter |
| Lengte aansluiting 1 | 0 millimeter |
| Materiaal aansluiting 1 | Roestvaststaal (RVS) |
| Materiaal aansluiting 2 | Roestvaststaal (RVS) |
| Materiaal afdichting | EPDM |
| Max. werkdruk bij 20°C | 10 bar (air pressure) |
| Met aftapper | Nee |
| Met ontluchter | Nee |
| Met pakkingen | Nee |
| Met stootnok/-rand | Ja |
| Netto-inhoud | 1 stuk |
| Nom. diameter aansluiting 1 | DN 20 |
| Nom. diameter aansluiting 2 | DN 15 |
| Oppervlaktebehandeling aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebehandeling aansluiting 2 | Geen (onbehandeld) |
| Oppervlaktebescherming aansluiting 1 | Geen (onbehandeld) |
| Oppervlaktebescherming aansluiting 2 | Geen (onbehandeld) |
| Systeemgebonden | Ja |
| Uitwendige buisdiameter aansluiting 1 | 20 millimeter |
| Uitwendige buisdiameter aansluiting 2 | 26 millimeter |
| Verlopend | Ja |
| Vorm | Recht |
| Wanddikte aansluiting 1 | 3 millimeter |
| Wanddikte aansluiting 2 | 2 millimeter |
| Werkende lengte aansluiting 1 | 0 millimeter |
| Werkende lengte aansluiting 2 | 0 millimeter |
